一、概述：

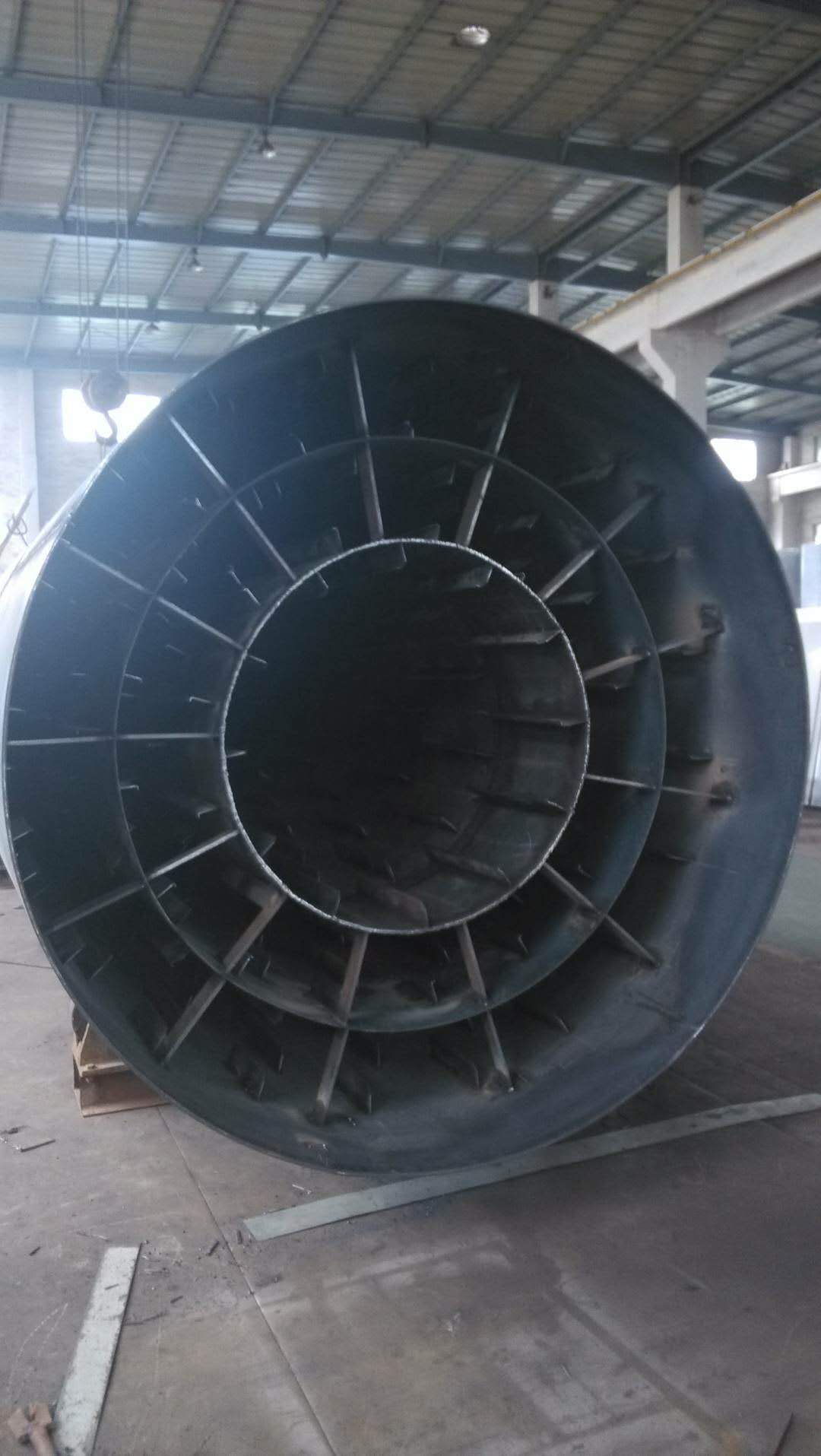

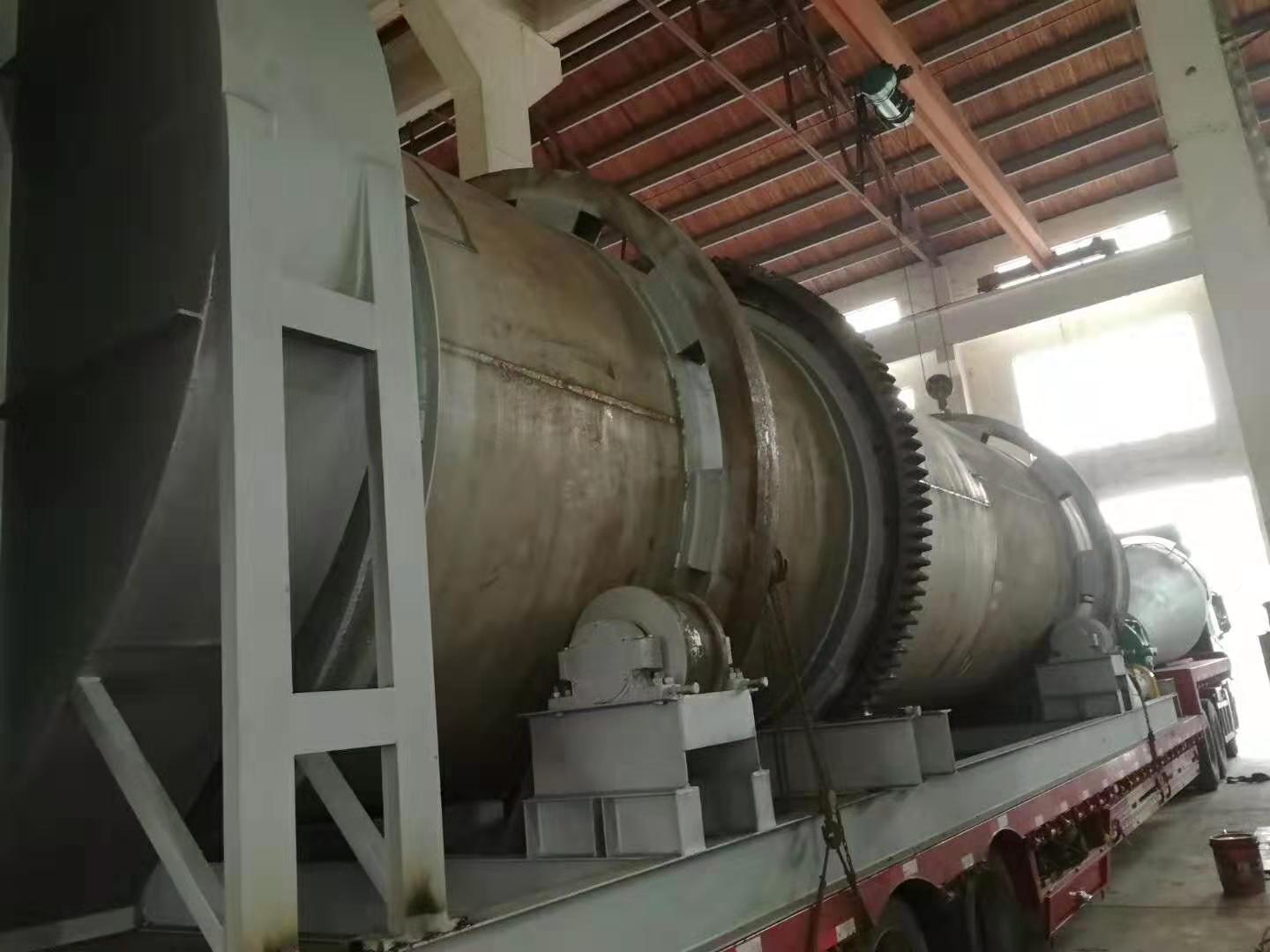

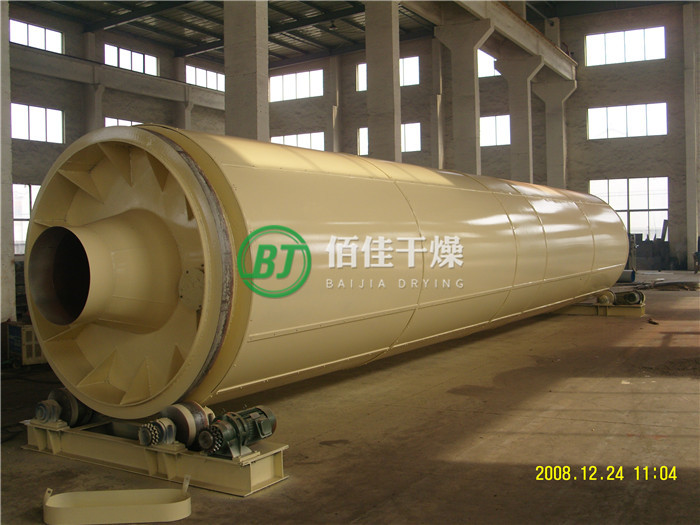

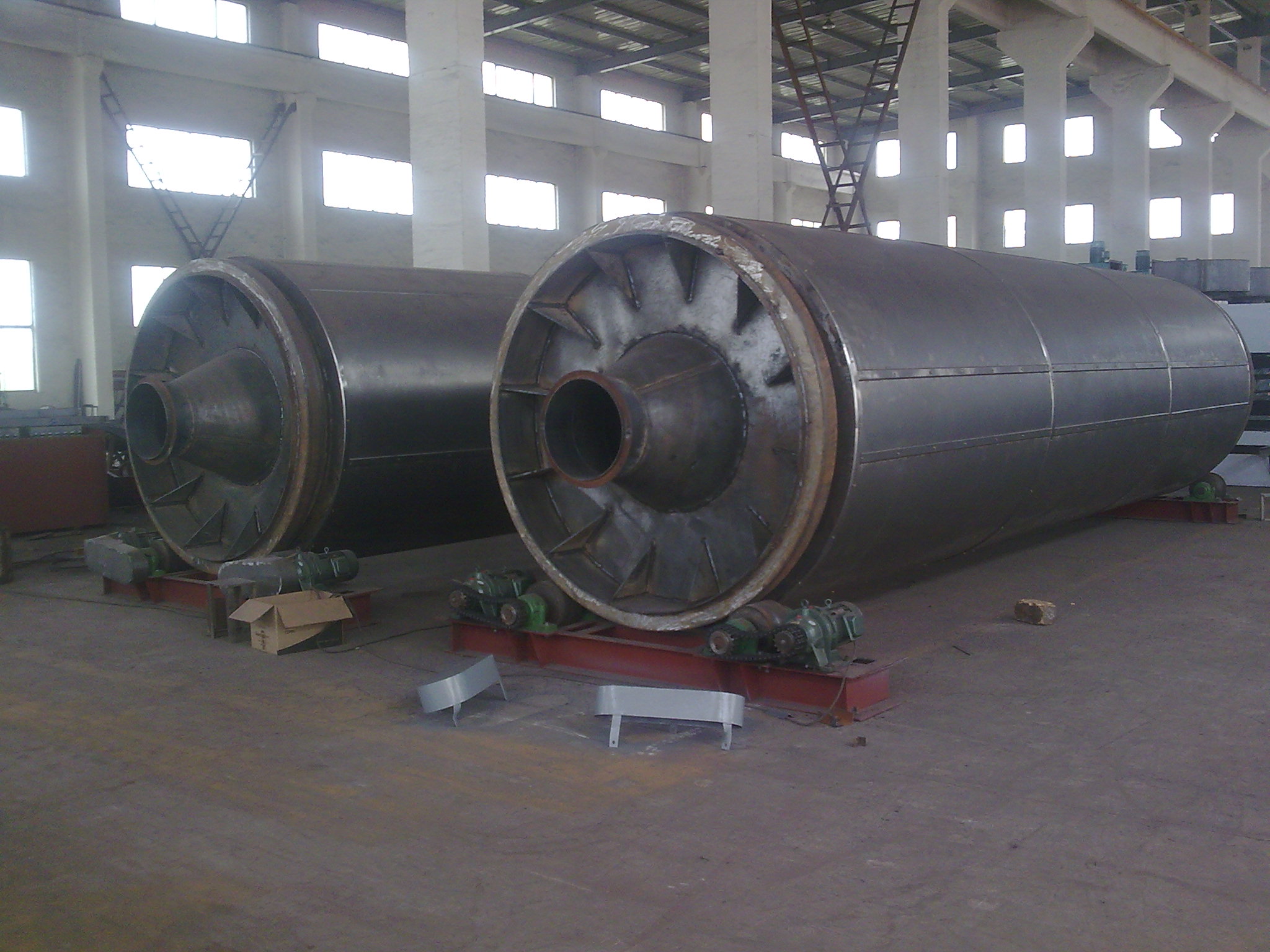

HSG三回程滾筒干燥機是引進當今國外先進技術，由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。多回程滾筒干燥機適用于烘干塊狀、粒狀、粉狀等多種物料，符合國家創建環境友好型、資源節約型社會的政策、是新型環保節能型產品。

二、工作原理：

物料與空氣順流式運動，濕物料與高溫?zé)峥諝庖黄疬M(jìn)入中心筒，在熱空氣和設備回轉運動的帶動下，流動到通道另一端，并折回，往復式通過內外筒體間環形通道，至干燥圓筒的出料口。筒內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，促使物料在筒內與來自熱源部分的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。

三、特點：

1、占地面積小：相比較單滾筒干燥機，由于多回程滾筒干燥機的特殊結構，筒體的長度是單筒烘干機的三分之一，基礎面積比單筒烘干機節約50% 左右，基礎投資相應降低。

2、該干燥機采用托輪與滾輪的摩擦傳動，傳動功率低，降低了設備工作時的噪音。

3、密封系統采用了微接觸技術，密封效果更佳，減少了粉塵污染。

4、筒體自我保溫?zé)嵝瘦^單滾筒干燥機提高60%。

5、熱源可適應間接、直接式煤、油、氣，或蒸汽加熱。

6、干燥流程長，物料干燥充分，烘干效果好，尾氣溫度低、熱利用率較高。

7、滾筒轉速、加料量、風量均可根據工藝條件和要求調節，設備運行穩定，可操作性、可控性高。

8、操作人員少，易實現自動化控制。

9、在該干燥機原理基礎上，可根據物料性質設計制造各種不同回程數的滾筒干燥機。

四、應用范圍：

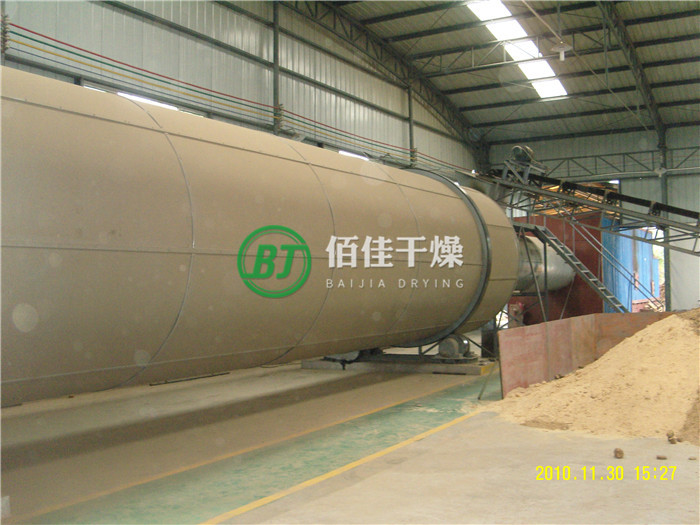

我公司在長期的實際應用中，結合多年工程實例和行業經驗，根據物料特性，以三回程滾筒干燥機為基礎，開發了多種專用型干燥機，使之更加符合不同性質物料產品的干燥。如：木屑干燥機、木薯渣干燥機、木片干燥機、刨花干燥機、中草藥干燥機、藥渣干燥機、纖維干燥機、稻殼干燥機、秸稈干燥機、啤酒糟干燥機、萬壽菊干燥機、苜蓿草干燥機、油棕纖維干燥機、膨潤土干燥機、螢石干燥機、礦粉干燥機等。歡迎廣大新老客戶選購。

五、技術參數：

注：1.煤的熱值按標準5500kcal/kg計算。2.以上參數數據為僅供選型參考，具體數數以方案設計為準。
